软件模块

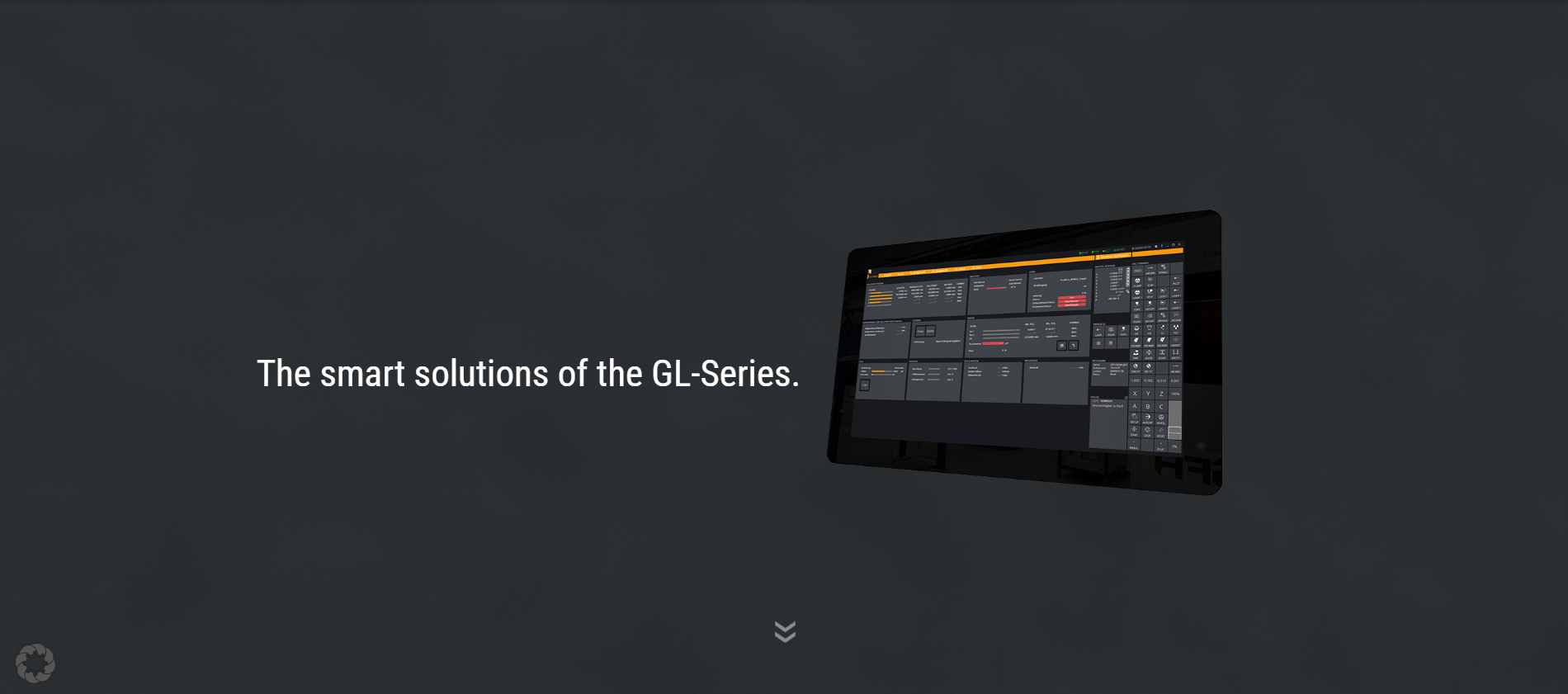

我们自主开发的用户软件GL.control使得控制激光机器的所有子系统并将它们相互结合成为可能。因此,系统操作员可以使用一个软件来编程所有流程。

GL.status

状态模块显示机器的当前状态。这里显示当前轴位置和激光器的状态。为了获得机器最重要信息的概览,每个GL模块中都会显示GL.status窗口的简化形式。

GL.nc

使用NC模块,您可以编辑G代码程序或从CAD-CAM系统导入这些程序。该模块的特殊属性包括:

  • NC指令、操作数和括号的高亮显示,功能块的自动缩进

  • 标签页程序窗口使您可以打开多个窗口

  • 程序窗口分割

  • 宏功能(常用的NC代码可以定义为宏,并在各种NC项目中调用)

  • 坐标数据的动态读取

  • 字体大小和背景颜色可更改

  • 使用NC指令控制激光器

  • 自动完成

GL.designer2D

在这个图形用户界面中,您可以快速轻松地创建2D几何图形。该模块的偏好设置包括:

  • 生成2D几何图形(直线、矩形、圆形、椭圆等)

  • 在显示窗口中展示创建的几何图形

  • 在加工区域插入用户定义的扫描场

  • 在同一操作中结合轴和扫描器加工

  • 灰度图像处理

  • 为每个几何图形分配单独的参数

  • 创建文字

  • 几何操作(填充、重复、镜像、偏移、复制)

  • 支持以下格式的导入功能:绘图交换文件格式(DXF)、可缩放矢量图形(SVG)、Adobe Illustrator(AI)、Excellon坐标

  • 2D圆柱面插值

  • 插入切入和切出路径以及切割几何图形的微连接

  • 自动圆角处理

  • 用于简单参数确定的复制功能

  • 创建文字、数据矩阵和二维码

GL.jobs

可以依次处理来自不同GL模块的多个程序。扩展机器功能的控制:

  • 打开舱门

  • 开启/关闭吸尘

  • 设置组件零点

  • 关闭激光二极管

  • 开启/关闭真空
