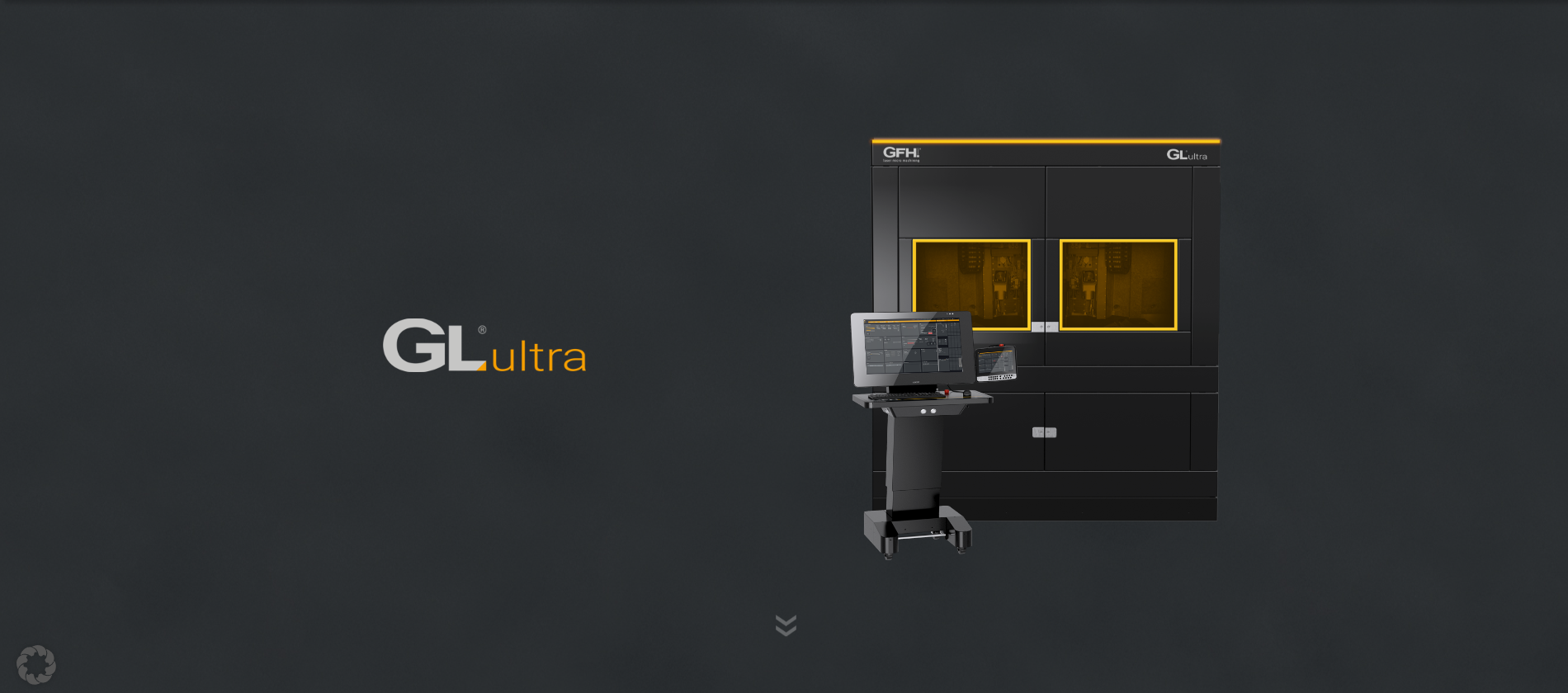

GL.ultra作为GL系列中性能最强、加工范围最广的激光设备，集成了自动化解决方案与多元化激光加工能力，凭借高激光利用率实现短周期内的大规模产出。通过双五轴加工工位的集成设计及多激光系统并行配置，为客户提供卓越的投资保障。模块化设计理念结合成熟的"Hirth联轴器"技术，使设备切换时间达到最小化。

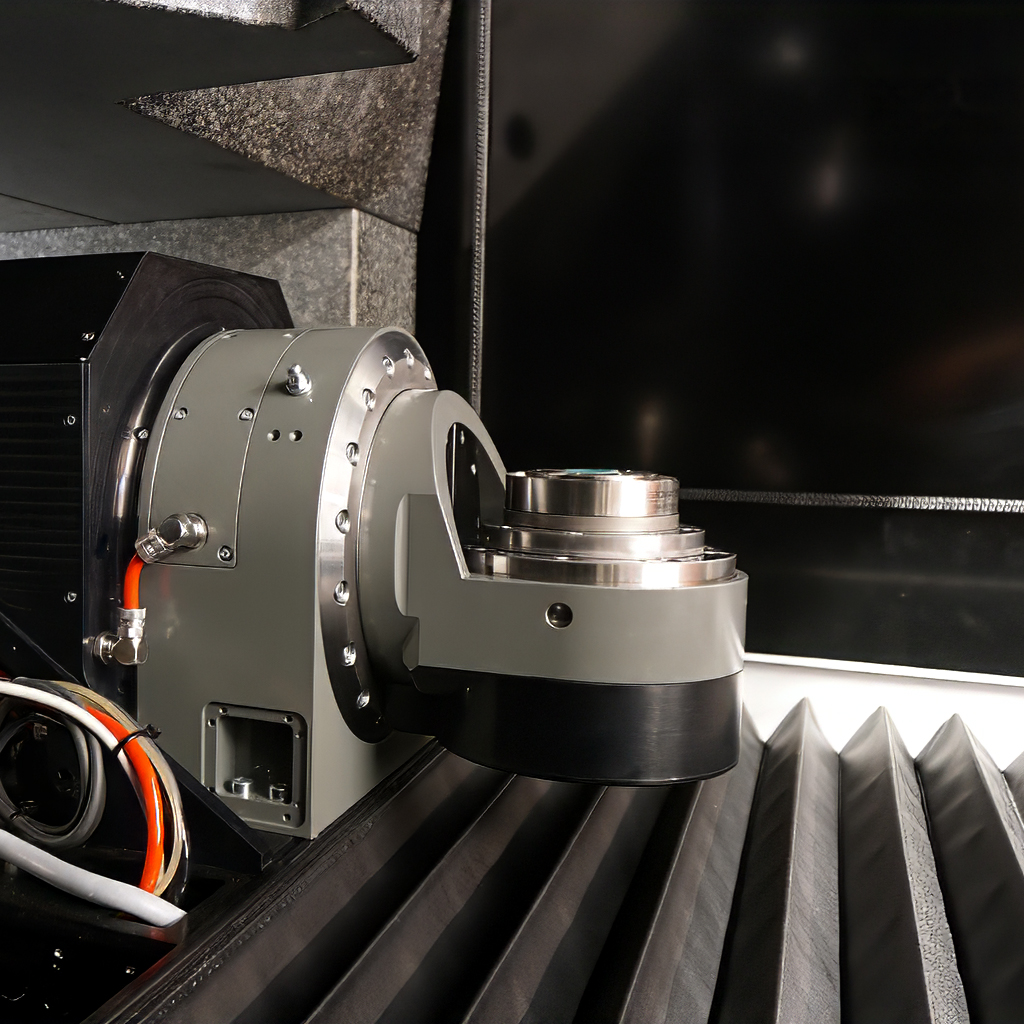

在可选模块配置中，固定式或扫描式光学系统均能兼容市面主流超短脉冲激光源。专利轴系运动机构与特制双旋转摆台（X/Y向可移动）相结合，赋予设备极致的加工灵活性。驱动导向机构与花岗岩滑台采用的主动水冷技术，确保系统保持最佳温度稳定性。创新科技与美学设计相得益彰，密封式黑色玻璃防护罩成为该设备的视觉亮点。

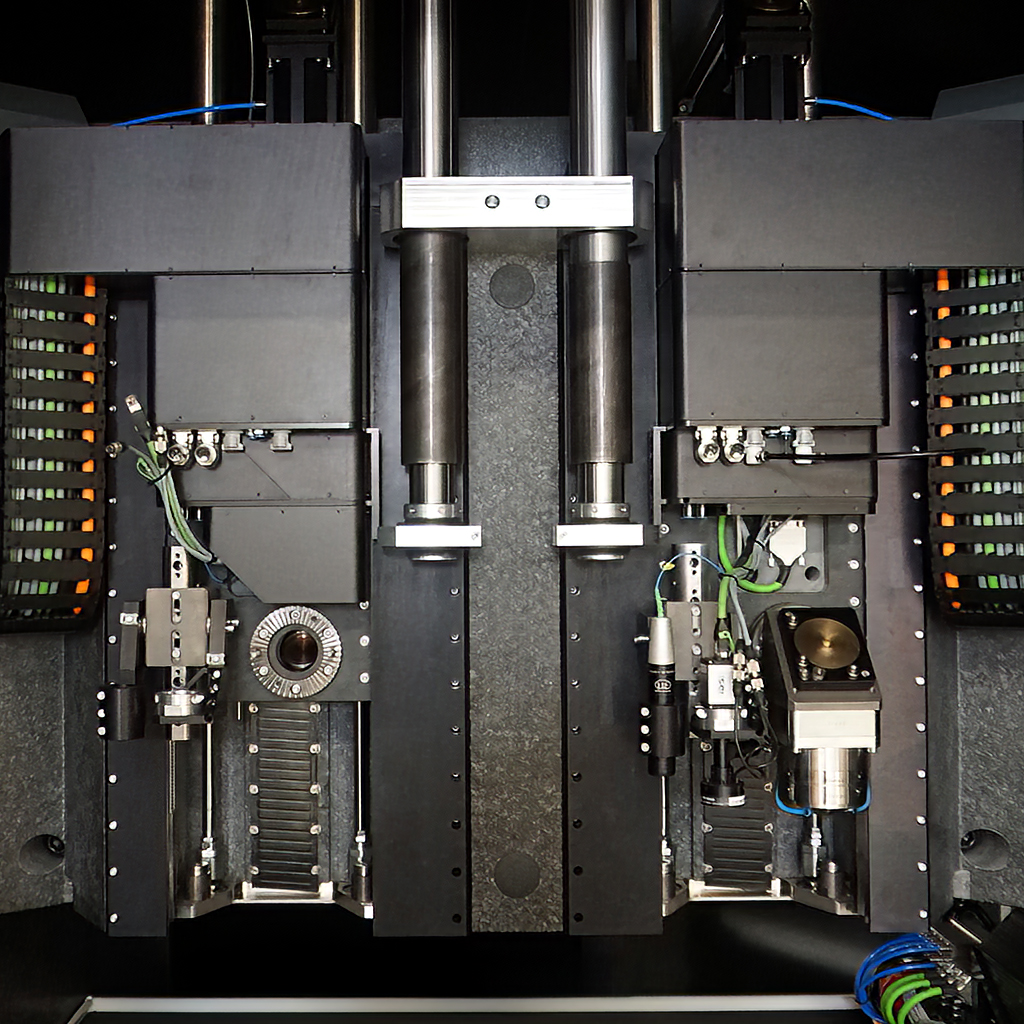

创新架构：单机集成双五轴加工站，支持同步/序贯加工模式
模块技术：基于Hirth齿盘（重复定位精度≤1μm）的快速光学模块更换系统
外观设计：创新玻璃防护外壳，配备符合人机工学的操作单元

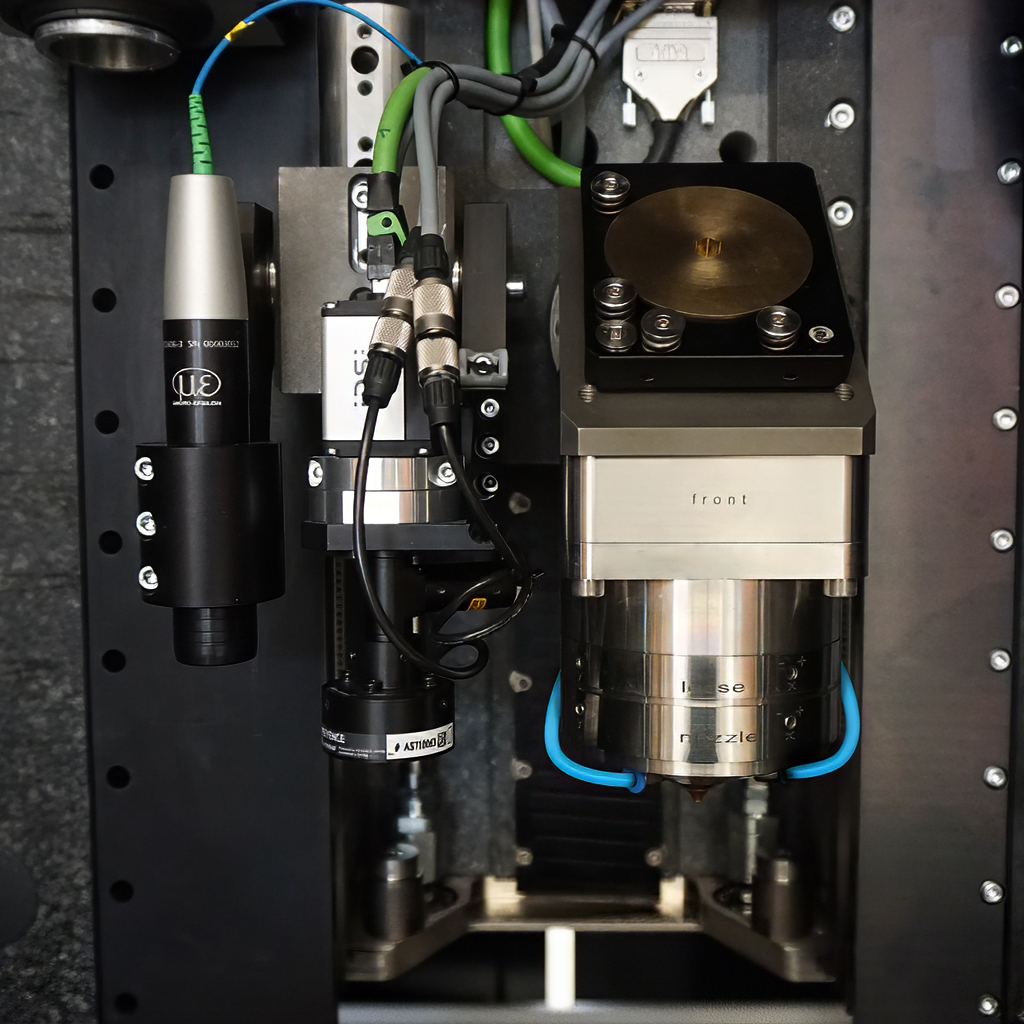

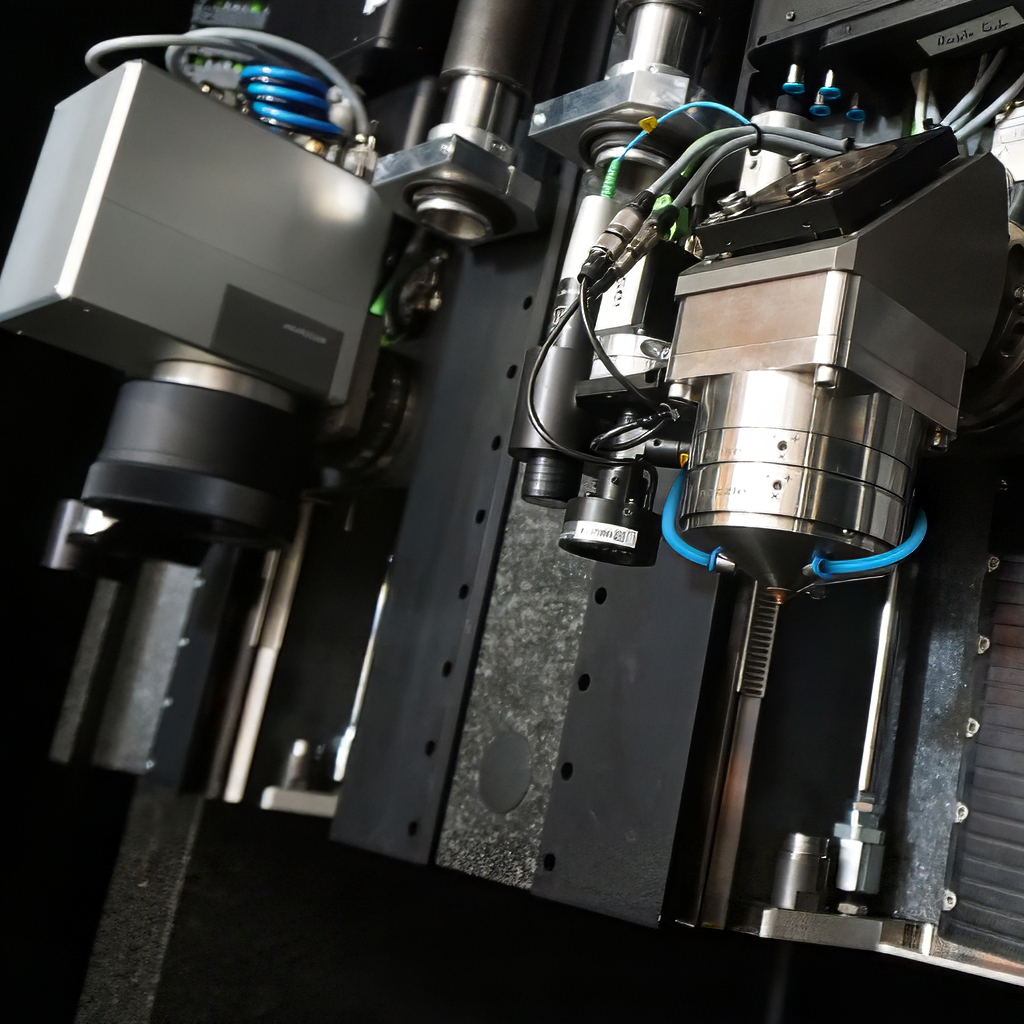

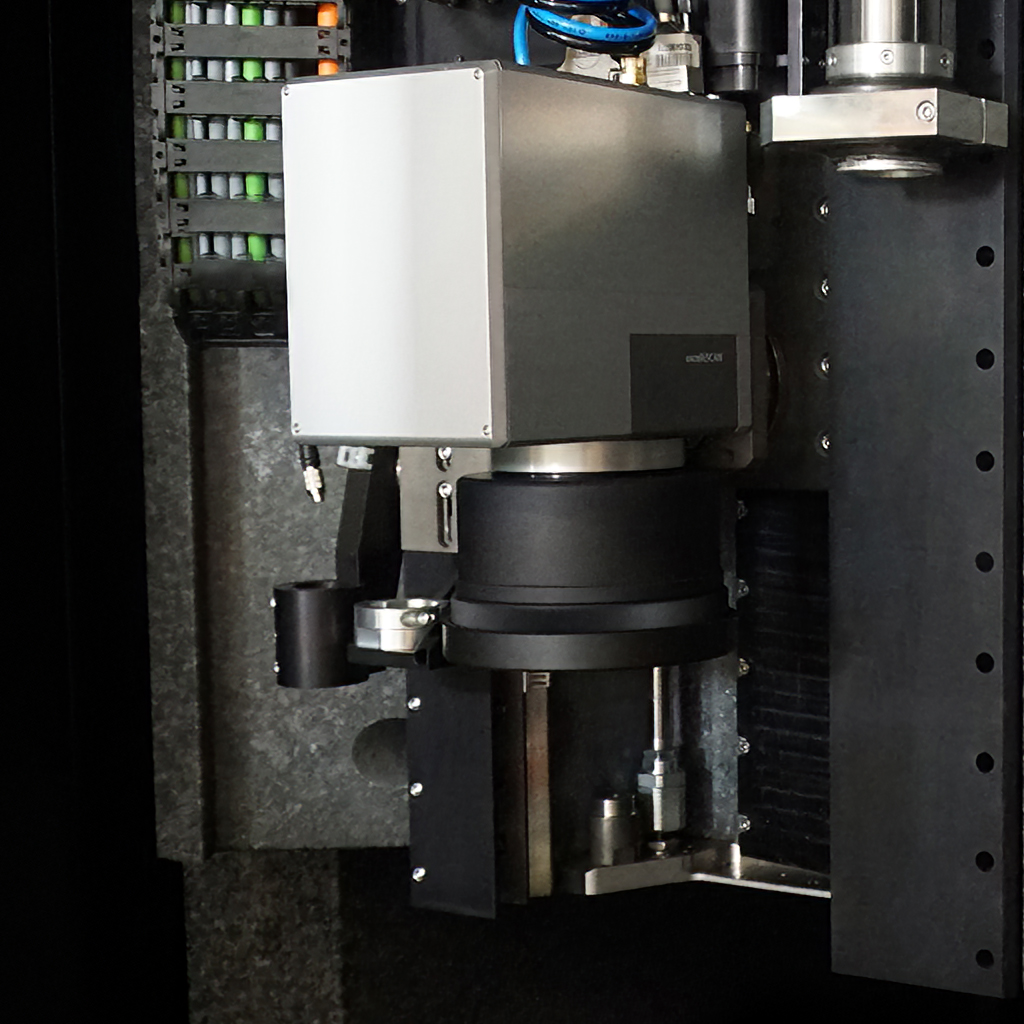

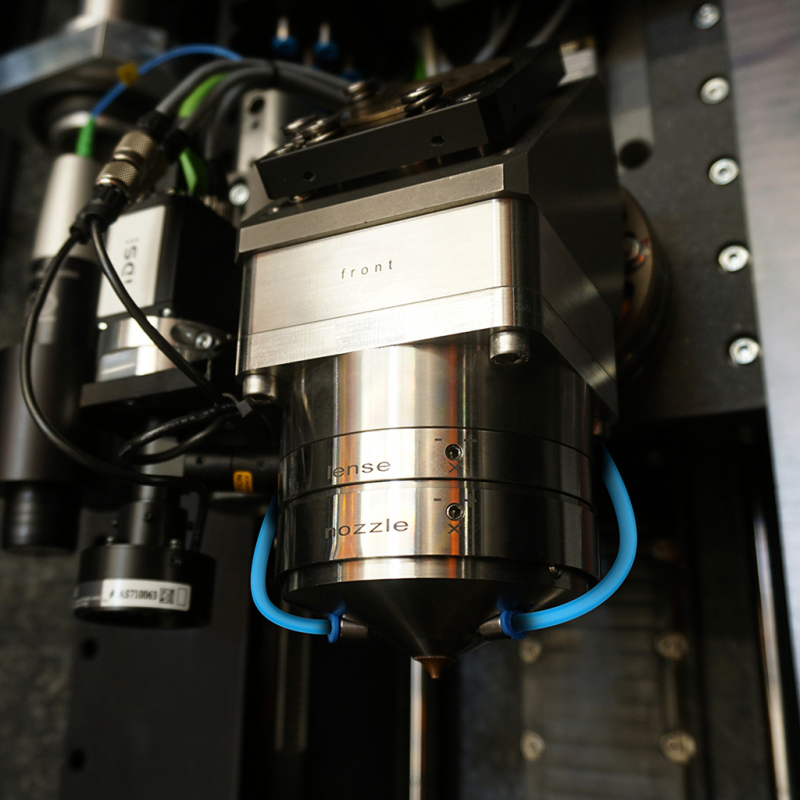

光学配置：可选固定光学系统与扫描振镜组合，实现超高精度加工
经济效益：显著降低投资与运营成本（节能省空间）
运动系统：专利运动学设计，全轴系采用无磨损高动态直线驱动技术
工程设计：运动机构与电气系统分离式可配置布局
您可在此查阅GL.smart激光设备的完整技术资料，包含轴系布局与安装尺寸详图。
技术文件下载| 轴 | X/P | Y/Q | Z/R | B/V | C/W |
|---|---|---|---|---|---|
| 轴类型 | 直线 | 旋转 | |||
| 驱动类型 | 直接驱动 | 力矩驱动 | |||
| 轴承 | 导轨导向 | M&V导向 | 径向推力轴承 | 滚子轴承 | |
| 行程 [mm] | 1280 | 180 | 450 | +/- 110° | 无限 |
| 速度 | 30 m/min | 280 1/min | 500 1/min | ||
| 加速度 | 5 m/s² | 160 1/s² | 220 1/s² | ||
| 重复精度 | 1 µm | 2 arcsec | |||
| 定位精度 | 1,5 µm | 2 µm | 5 arcsec | ||
| 允许工件重量 | 20 kg | 2 kg | |||
| 夹紧设置 | 夹紧系统 | ||||
| 声压级 | ≤ 70 dB | ||||
| 尺寸 [mm] | D = 2275 / W = 2275 / H=2625 – 不含供电单元 | ||||
| 平面工件 | X/P: 350 Y/Q: 250 Z/R: 300 | ||||
| 圆形工件 | 直径120 mm、高度185 mm的圆柱体，各方向可达地面，减去夹紧系统 | ||||
| 总重量 | 14 t（不含供电单元） | ||||
GL.smart 硬件可选模块。
