新开发：GL.control

为了跟上激光微加工的快速发展，不仅工具和机器需要定期适应新要求，这些过程中使用的软件也需要不断扩展和改进。2016年，激光系统专家GFH GmbH开始优化并部分重新设计用于规划、调整和编译机器数据的GL.control软件。版本7旨在优化激光机器未来的运行时间，同时减少停机时间。此外，用户界面和操作界面已得到广泛修订和扩展：两项重大创新包括基于测量技术捕获的点云完全集成的复制品创建解决方案，以及将目标CAD模型与捕获的测量数据进行比较的能力。首批配备GL.control 7的机器预计将在2017年底交付。

"我们去年开始对操作软件GL.control进行根本性优化，以将机器控制和机器数据编译统一到一个解决方案中，"GFH GmbH管理委员会成员Florian Lendner报告说。"在旧版本中，CNC机器控制使用传统硬件键盘单独执行，但现在已包含在内，"Florian Lendner说。他们还旨在用具有集成触摸功能的屏幕替换传统屏幕，以增强可用性并与当前标准（扁平设计）保持一致。27英寸QHD触摸屏专为新GL.control软件设计，分辨率为2560 x 1440，可使用触控笔或手操作。

在旧版本中，编译机器数据也很具有挑战性，因为只维护一个包含编译数据的文件夹。重新上传未更改的项目通常需要重新计算所有矢量。这个过程不仅消耗额外时间，还需要员工能力。现在，这一步只在必要时以高精度执行，从而大大减少较长的机器停机时间。对于加工过程中出现的任何错误，诊断能力也得到了增强。加工工件的质量和以前版本的功能特性必须在过程中保留。开发团队强调确保优化后的GL.control软件支持新旧硬件。"另一个挑战是将用于3D可视化和编辑的OpenCascade框架以及用于图形表示的QT更新到最新技术，"Lendner说。"然而，这导致一些现有模块与新软件版本不兼容。尽管如此，我们设法找到了这些问题的解决方案并建立了新的实用功能，"Lendner评论说。

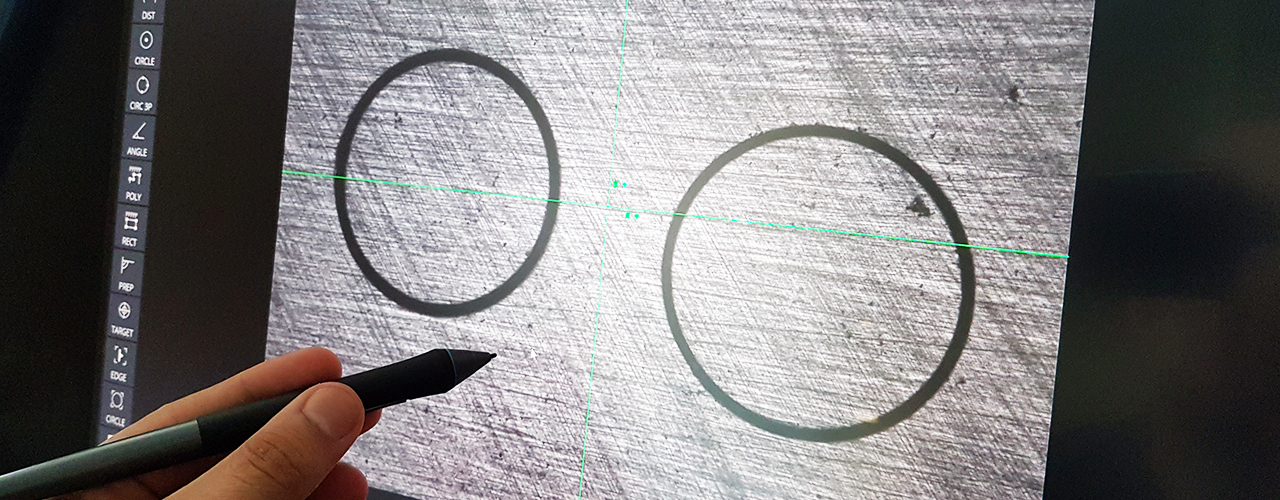

带触摸屏的GL.control 7

27英寸QHD触摸屏专为新GL.control 7软件设计，分辨率为2560 x 1440，支持使用触控笔或手输入。

增强性能的新CNC功能

GL.control的这些新功能已分为几个独立区域并集成到用户界面中：例如，GL.status在可管理的窗口中显示所有相关数据，状态窗口的顺序可自由配置。状态信息也可以在实现CNC操作员终端的单独窗口中显示。GL.jobs支持从不同GL模块连续执行多个程序。此外，现在可以在作业列表结束时自动打开舱门或关闭激光二极管。新的GL.nc功能允许更方便地编辑NC程序：增强的语法高亮使代码更易于阅读，命令组和关键字以不同颜色显示。功能块必须始终用括号括起来，单击一个括号会自动突出显示相应的第二个括号，有助于识别功能块。"由于新的宏功能，NC代码也可以在其他程序中使用，"Lendner说。"以前，代码必须费力地复制，导致错误。现在，代码中的更改只需在宏中进行一次。"新的GL.control还包括基于OpenGL 2.0的改进图形引擎。这允许在屏幕上非常快速地显示加工过程的2D和3D预览图像。可以插入微桥以防止切割组件在过程中掉落。此外，现在可以实现自动圆角。在处理灰度图像时，以前的解决方案通过改变激光功率或改变通过次数来实现灰度。使用新的GL.greyscale功能，可以从图像中提取不同灰度级别的轮廓并使用不同的填充线进行处理。例如，图像中的黑色区域可以分配1 µm的填充距离，浅灰色区域可以分配100 µm的填充距离——这允许在组件上更好地实现不同的灰度级别。GL.trepan功能已进一步发展，可为trepan序列的各个行创建可变参数。在运行序列期间调整z轴不再是问题。此外，还提供了优化的搜索和过滤选项以及快速预览。

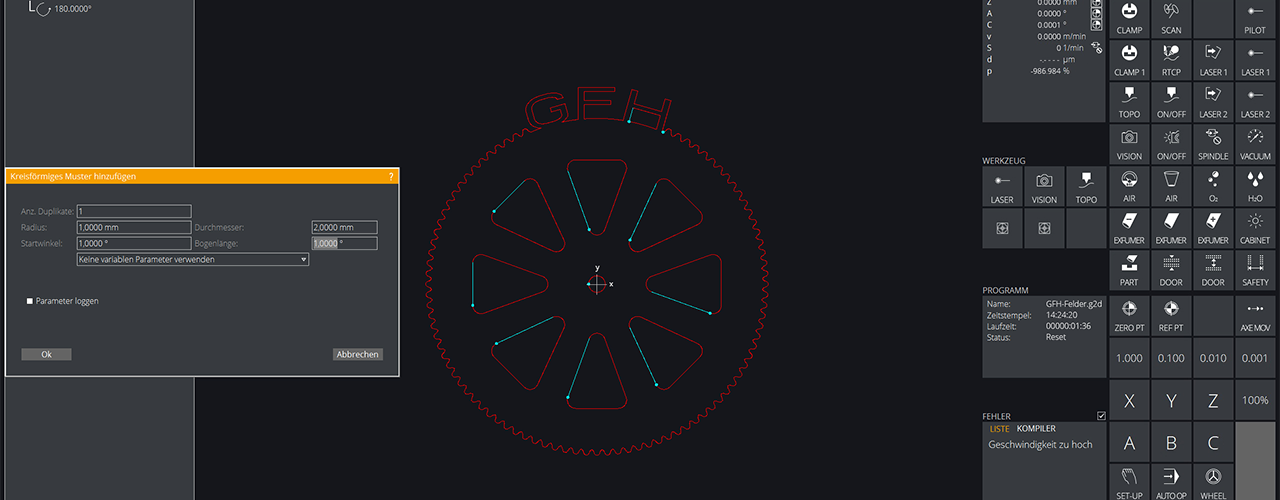

GL.designer2D

新的GL.control7还包括基于OpenGL 2.0的改进图形引擎。这允许在屏幕上非常快速地显示加工过程的2D和3D预览图像。

使用相机和专用传感器进行完整组件检测

增强的GL.vision功能用于使用相机精确确定组件上的相应坐标。通常需要对这些坐标进行计算。例如，要对齐组件，可以确定组件上两个校准标记的位置，并使用三角函数计算组件的旋转角度。"以前，相机识别的坐标必须首先导出到NC变量。然后，可以在NC程序中对这些坐标应用数学运算，"Lendner说。现在，可以直接在GL.vision程序中使用识别的坐标执行数学运算。此外，GL.topo功能已得到修订：使用高精度距离传感器扫描待加工组件的形貌。这在软件内提供数字点云，然后可以使用GL.designer-3D功能进行加工。因此，获得了扫描组件的精确复制品。如果在3D加工后组件上仍有残留材料——例如，因为未达到所需深度——形貌扫描允许将捕获的点云与原始组件进行比较，从而能够轻松快速地后加工剩余材料。

GL.greyscale

使用新的GL.greyscale功能，可以为图像中的黑色区域分配1 µm的填充距离，为浅灰色区域分配100 µm的填充距离——这允许在组件上更好地实现不同的灰度级别。

即使离线也能完全了解

此外，GFH开发了GL.offline，这是优化后的GL.control的专用版本，可以在任何Windows PC上运行。这允许在此PC上准备程序以避免任何机器停机时间。在新版本中，可以通过网络直接连接到机器并上传创建的程序。复杂的程序编译也可以在离线PC上完成，确保这里也没有机器停机时间。目前，GL.control 7的最终测试正在Deggendorf的GFH自己的精密制造机器上进行。"从年底开始，所有新机器都将配备它，"Lendner解释说。
